Jaká opatření je třeba učinit při instalaci a používání nízkofrekvenčních transformátorů kolíkového typu?

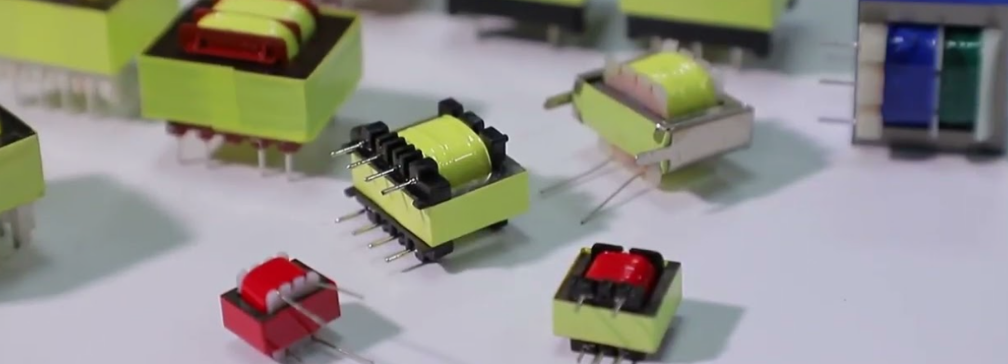

Nízkofrekvenční transformátory kolíkového typu jsou široce používány v napájecích zařízeních, průmyslovém řízení, výkonové elektronice, domácích spotřebičích a přístrojovém vybavení. Primárně se používají pro konverzi napětí, elektrickou izolaci a stabilní napájení. Protože nízkofrekvenční transformátory kolíkového typu obvykle pracují v 50Hz nebo 60Hz výkonovém prostředí, mají relativně vysoký výkon, velikost a hmotnost. Proto je třeba při instalaci a používání věnovat zvláštní pozornost různým detailům, aby byl zajištěn bezpečný, stabilní a dlouhodobý provoz zařízení.

1. Bezpečnostní opatření před instalací
Před instalací nízkofrekvenčního kolíkového transformátoru se ujistěte, že technické parametry transformátoru odpovídají provoznímu prostředí a požadavkům na vybavení. Parametry jako jmenovité vstupní napětí, výstupní napětí, jmenovitý výkon a provozní frekvence musí být v souladu se skutečným návrhem obvodu. Nesprávný výběr může snadno vést k přetížení transformátoru, vážnému přehřátí nebo dokonce poškození.

Za druhé zkontrolujte vzhled nízkofrekvenčního transformátoru kolíkového typu, abyste se ujistili, že je neporušený, že kolíky jsou čisté a bezpečné a že nedochází k deformacím, uvolnění nebo poškození izolační vrstvy. Pokud zjistíte jakékoli abnormality, vyhněte se přímé instalaci a použití. Dále potvrďte, že třída izolace transformátoru a napěťová odolnost splňují normy elektrické bezpečnosti, což je zvláště důležité v průmyslových aplikacích nebo aplikacích s vysokou poptávkou.

2. Klíčové body pro správnou instalaci nízkofrekvenčních transformátorů typu pin
Při instalaci je rozhodující způsob upevnění. Nízkofrekvenční transformátory kolíkového typu se obvykle instalují připájením nebo zasunutím kolíků na desku PCB. Vzhledem k jejich relativně velké hmotnosti se doporučuje vyhradit si v provedení DPS dostatečnou nosnou plochu a v případě potřeby použít k upevnění šrouby, držáky, případně lepidlo, aby nedocházelo k únavě pájených spojů způsobené dlouhodobými vibracemi nebo nárazy.

Při pájení se ujistěte, že jsou kolíky v plném kontaktu s pájecími ploškami a pájené spoje jsou plné a bezpečné, vyhněte se studeným pájeným spojům nebo špatným spojům. Teplota a čas pájení by měly být vhodně kontrolovány, aby se zabránilo poškození vnitřní konstrukce transformátoru nebo izolačních materiálů v důsledku přehřátí. Současně by měla být zachována dostatečná elektrická vzdálenost mezi kolíky, aby se zabránilo zkratům nebo nebezpečí tečení v důsledku nedostatečné vzdálenosti.
Velmi důležitý je také výběr místa instalace. Nízkofrekvenční transformátory kolíkového typu generují během provozu určité množství tepla, proto by měly být drženy mimo dosah součástek citlivých na teplotu. Rozumné uspořádání nejen pomáhá s odvodem tepla, ale také snižuje elektromagnetické rušení okolních obvodů.

3. Bezpečnostní opatření při použití nízkofrekvenčních kolíkových transformátorů
Při praktickém použití je přizpůsobení zátěže klíčové pro zajištění stabilního provozu nízkofrekvenčních transformátorů kolíkového typu. Vyhněte se dlouhodobému provozu s přetížením, protože to může vést k přehřátí jádra, stárnutí izolace cívky a zkrácení životnosti. Doporučuje se vyhradit si určitou výkonovou rezervu pro zvládnutí okamžitých kolísání proudu nebo změn zátěže.

Stejně důležitá je stabilita napájecího napětí. Příliš vysoké nebo příliš nízké vstupní napětí ovlivní výstupní výkon a bezpečnost transformátoru. Delší provoz za abnormálních napěťových podmínek může vést k nestabilnímu výstupnímu napětí nebo dokonce k poškození výstupních obvodů.

Během provozu dávejte pozor na nárůst teploty transformátoru. Pokud zjistíte abnormální zahřívání, neobvyklé zvuky nebo zápach spáleniny, okamžitě odpojte napájení a zkontrolujte transformátor. Tyto jevy jsou často příznaky přetížení, zkratu nebo vnitřní poruchy a další používání představuje významné bezpečnostní riziko.

4. Elektromagnetické rušení a bezpečnostní ochrana
Nízkofrekvenční transformátory kolíkového typu generují během provozu určité elektromagnetické pole, které může ovlivnit okolní citlivé obvody. Aby se omezilo rušení, měla by být při návrhu použita rozumná uspořádání zapojení a v případě potřeby by měla být přidána opatření stínění nebo filtrační obvody. Dobrý návrh uzemnění také pomáhá zlepšit elektrickou bezpečnost a schopnosti systému proti rušení.

V aplikacích zahrnujících kontakt člověka se strojem nebo vysoké požadavky na bezpečnost by měla být věnována zvláštní pozornost elektrické izolaci. Zajistěte, aby primární a sekundární vinutí nízkofrekvenčního kolíkového transformátoru mělo dostatečnou izolační vzdálenost a napěťovou odolnost, aby se zabránilo riziku úniku.

5. Návrhy na každodenní údržbu a kontrolu
Nízkofrekvenční transformátory kolíkového typu mají sice relativně stabilní strukturu, přesto je pravidelná kontrola velmi nutná. Doporučuje se pravidelně kontrolovat, zda jsou pájené spoje pevné, zda jsou kolíky zoxidované a zda izolační materiál stárne. Pokud jsou zjištěny jakékoli abnormality, měly by být okamžitě vyměněny nebo opraveny.

Zároveň udržujte vnitřek zařízení v čistotě, vyhněte se dlouhodobému hromadění prachu a oleje na povrchu transformátoru. To pomáhá s odvodem tepla a snižuje poruchovost. Při použití v prostředí s vysokou teplotou nebo vysokou vlhkostí by měla být frekvence kontrol zvýšena, aby byl zajištěn dlouhodobý spolehlivý provoz transformátoru.

Instalace a použití nízkofrekvenčních kolíkových transformátorů nejsou složité, ale vyžadují pozornost věnovanou detailům. Od výběru a instalace až po každodenní používání a údržbu, každý aspekt přímo ovlivňuje jeho výkon a životnost. Pouze při přísném dodržování standardních provozních postupů mohou nízkofrekvenční jehlové transformátory spolehlivě provádět konverzi napětí a elektrickou izolaci, čímž poskytují bezpečnou a spolehlivou podporu celému systému napájení.
