Kompletní průvodce Transformerem: Typy, hodnocení a aplikace

An elektrický transformátor je statické elektromagnetické zařízení, které přenáší elektrickou energii mezi obvody prostřednictvím elektromagnetické indukce. Jeho jmenovitý výkon – vyjádřený ve voltampérech (VA) nebo kilovoltampérech (kVA) – udává maximální zátěž, kterou dokáže nepřetržitě zvládat bez přehřívání. Pochopení toho, jak jsou transformátory hodnoceny, jaké existují typy a které vyhovují vaší aplikaci, je nezbytné pro bezpečný a efektivní návrh energetického systému.

Jak je hodnocen transformátor?

Transformátory jsou dimenzovány v voltampéry (VA) nebo kilovoltampéry (kVA) , nikoli watty – protože jmenovitý výkon musí zohledňovat odporovou i jalovou zátěž bez ohledu na účiník. Jmenovitý výkon odráží součin jmenovitého napětí transformátoru a jmenovitého proudu na primární nebo sekundární straně.

Mezi klíčové parametry na typovém štítku transformátoru patří:

• hodnocení kVA – Celkový zdánlivý výkon (např. 50 kVA, 500 kVA)
• Primární a sekundární napětí – Vstupní a výstupní úrovně napětí (např. 11 000V / 400V)
• Frekvence – Obvykle 50 Hz nebo 60 Hz
• Impedance (%Z) – Ovlivňuje zkratový proud; běžné hodnoty se pohybují od 4 % do 6 %
• Třída chlazení – ONAN (olej natural air natural), ONAF, OFAF atd. pro velké jednotky; AN nebo AA pro suchý typ
• Třída izolace – Teplotní třída, jako je třída B (130 °C), třída F (155 °C) nebo třída H (180 °C)

Například a 100kVA transformátor při 400V sekundární může dodávat maximální proud 144,3 A (100 000 ÷ 400 × √3 pro třífázový). Překračování této hodnoty neustále způsobuje degradaci izolace a případné selhání.

Step-Up vs. Step-Down transformátory

Nejzákladnější klasifikace elektrických transformátorů je podle směru konverze napětí.

Zvyšovací transformátor

Zvyšovací transformátor zvyšuje napětí z primárního na sekundární. Sekundární vinutí má více závitů než primární. Například a generátor produkující 11 kV může napájet zvyšovací transformátor na výstup 400 kV pro přenos na dlouhé vzdálenosti – snižuje proudové a tím i odporové ztráty (P = I²R) faktorem více než 1 000. Elektrárny univerzálně používají na svém koncovém stupni stupňovité transformátory.

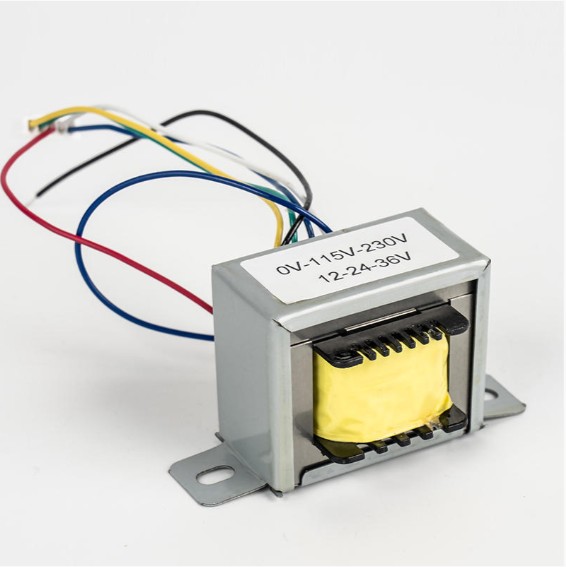

Snižovací transformátor

Snižovací transformátor snižuje napětí pro bezpečnou spotřebu koncovým uživatelem. Distribuční rozvodny sestupují z 33 kV nebo 11 kV na 400V/230V pro rezidenční a komerční dodávky. Menší snižovací jednotky (např. 240 V až 12 V) napájejí nízkonapěťové osvětlení, domovní zvonky a řídicí systémy HVAC.

Oba typy se řídí stejným principem poměru závitů: V1/V₂ = N1/N₂, kde V je napětí a N je počet závitů vinutí.

Různé typy transformátorů a jejich aplikace

Transformátory jsou konstruovány v mnoha podobách, z nichž každá je optimalizována pro specifické požadavky na výkon, prostředí a úrovně výkonu. Níže jsou uvedeny nejdůležitější typy.

Výkonový transformátor

Výkonové transformátory pracují v přenosových sítích při napětí nad 33 kV a hodnocení obvykle od 100 MVA do více než 1 000 MVA. Jsou navrženy pro téměř nepřetržitý provoz při plném zatížení a upřednostňují nízké ztráty před všemi ostatními faktory. Chlazení ponořené do oleje (ONAN/ONAF) je standardní. Jejich účinnost běžně převyšuje 99 % , což znamená dokonce 0,1% zlepšení v měřítku mřížky.

Ningbo Chuangbiao Electronic Technology Co., Ltd. používá technologii nízkofrekvenčního transformátoru v infrastruktuře energetického systému – zajišťuje efektivní přenos energie a snižuje ztráty ve vedení, aby byl zaručen stabilní provoz sítě.

Distribuční transformátor

Distribuční transformátory snižují napětí ze středního napětí (typicky 11 kV nebo 33 kV) na nízké napětí (400 V/230 V) v místě dodávky. Pracují při proměnném zatížení a jsou dimenzovány od 25 kVA až 2 500 kVA . Běžné jsou varianty olejového i suchého typu (lité pryskyřice), přičemž suchý typ je preferován v interiéru kvůli požární bezpečnosti.

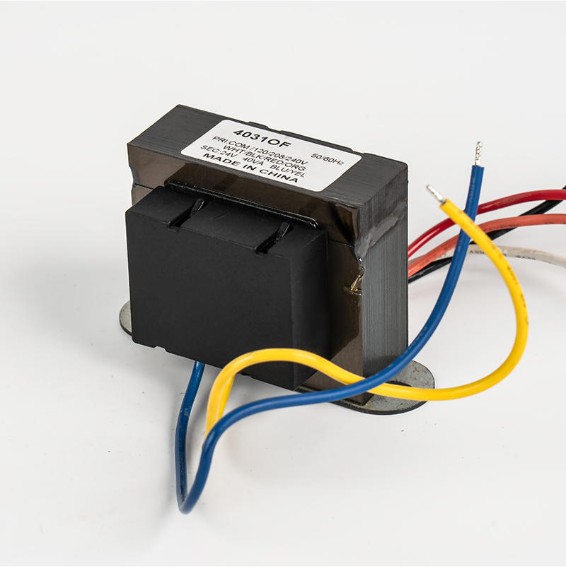

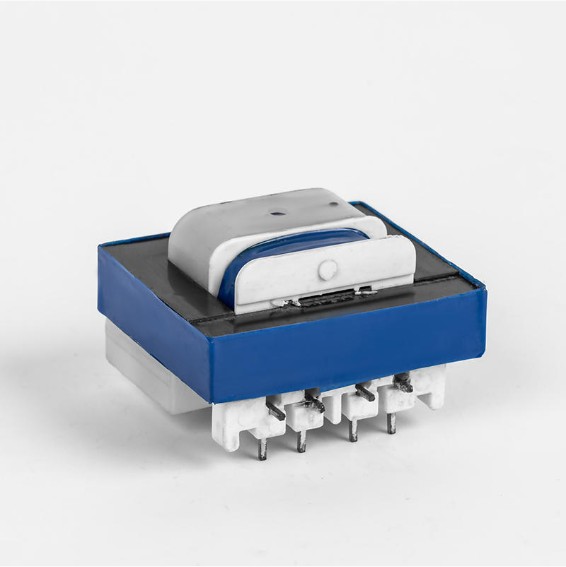

Transformátor klimatizace

Transformátor klimatizace je specializovaný nízkofrekvenční transformátor, který převádí vstupní střídavé síťové napětí na stejnosměrné úrovně potřebné k pohonu. kompresory, motory ventilátorů a řídicí desky . V klimatizaci s děleným systémem mají transformátory řídicí desky obvykle výstup 24 V AC pro okruhy termostatů. Větší komerční jednotky HVAC mohou používat transformátory dimenzované na 40–150 VA pro řídicí napájení.

U klimatizačních jednotek invertorového typu funguje transformátor jako součást konverzního řetězce AC-DC-AC. Efektivní konstrukce transformátoru zde přímo ovlivňuje energetické hodnocení jednotky (EER/COP). Nízkofrekvenční transformátory Chuangbiao plní přesně tuto roli v chladicích zařízeních – převádějí střídavý proud na stejnosměrný proud vhodný pro pohon kompresorů a motorů ventilátorů a dosahují tak účinného chlazení nebo vytápění.

Izolační transformátor

Oddělovací transformátor má a Poměr otáček 1:1 —jeho primárním účelem není konverze napětí, ale galvanická izolace mezi obvody. To přeruší zemní smyčky, potlačí hluk v běžném režimu a zajistí bezpečnost personálu v prostředích, jako jsou nemocnice, laboratoře a datová centra.

Klíčové specifikace, které je třeba vzít v úvahu:

• Izolační napětí : Typicky 1 500 V až 4 000 V mezi vinutími
• Svodový proud : Jednotky lékařské kvality musí udržovat únik pod 500 µA (IEC 60601)
• Stíněné vinutí : Faradayovo stínění dále snižuje kapacitní vazbu v citlivé elektronice

V průmyslové automatizaci chrání izolační transformátory PLC a senzory před vysokonapěťovými přechodovými jevy na elektrickém vedení.

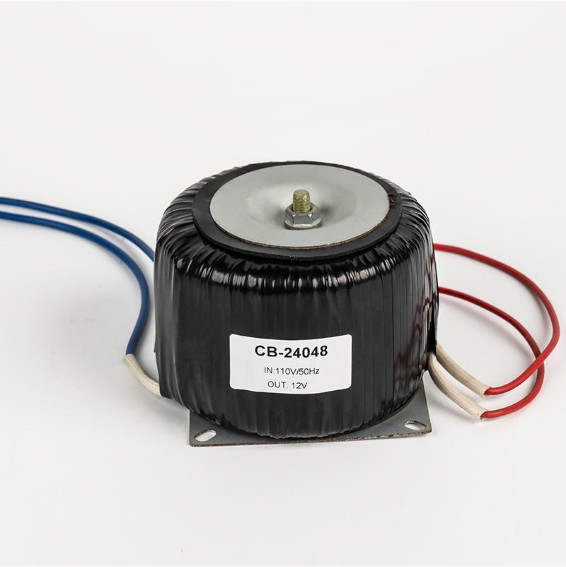

Toroidní transformátor

Toroidní transformátor používá koblihovité (toroidní) magnetické jádro spíše než konvenční laminátový svazek E-I. Souvislá dráha jádra eliminuje vzduchové mezery a poskytuje:

• Účinnost až 95–98 %. , oproti ~85–90 % u srovnatelných návrhů EI jader
• Nízké elektromagnetické rušení (EMI) – rozptylové magnetické pole je typicky 8–10krát nižší než u transformátorů s jádrem EI
• Kompaktní a lehký – až o 50 % menší a lehčí než ekvivalentní konstrukce EI
• Nízké ztráty naprázdno a slyšitelný hluk

Toroidní transformátory jsou široce používány v audio zařízení, lékařských přístrojích, průmyslových ovládacích panelech a prémiových napájecích zdrojích, kde jsou prostor a EMI kritickými omezeními. Jejich hlavním omezením jsou vyšší náklady na VA ve srovnání s konvenčními laminátovými konstrukcemi a náchylnost k DC offsetu způsobujícímu saturaci jádra.

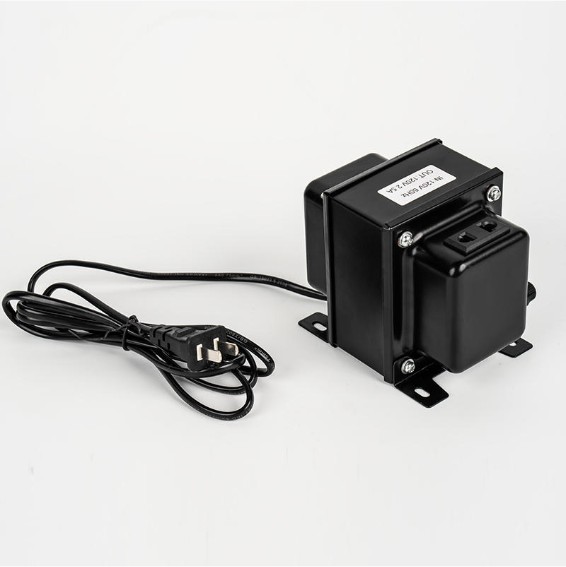

Auto-transformátor

Autotransformátor používá jedno sdílené vinutí (s odbočovacím bodem) spíše než dvě samostatná vinutí. Díky tomu je to možné kompaktnější a levnější —užitečné tam, kde je potřeba mírné nastavení napětí, jako je převod z 220V na 110V nebo měkký start motoru. Nezajišťuje však žádné galvanické oddělení, takže není vhodné tam, kde je vyžadováno bezpečnostní oddělení.

Přístrojový transformátor (CT a PT)

Používají se proudové transformátory (CT) a transformátory potenciálu/napětí (PT/VT). měření a ochrany , nikoli napájení. CT jmenovitý 1000:5 A snižuje proud pro bezpečné měření. PT s jmenovitým napětím 11 000:110 V umožňuje voltmetrům a relé pracovat na standardních úrovních přístrojů. Třídy přesnosti se pohybují od 0,1 do 3 pro měření a 5P nebo 10P pro ochranu.

Přehled typů transformátorů

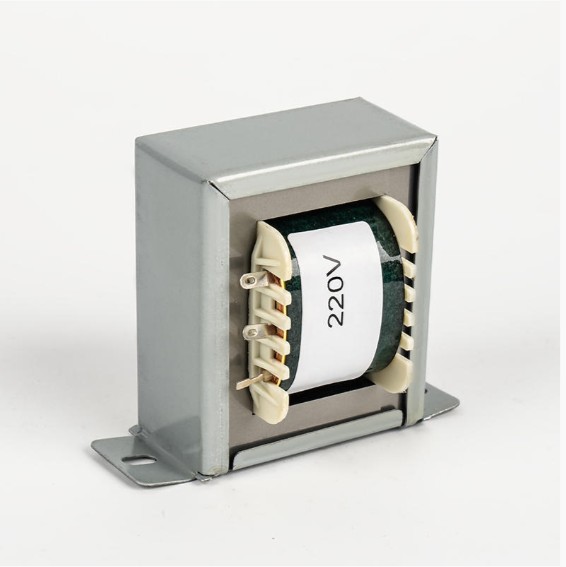

Nízkofrekvenční transformátory v průmyslových a nových energetických aplikacích

Nízkofrekvenční transformátory (pracující na síťové frekvenci 50 nebo 60 Hz) zůstávají páteří průmyslových energetických systémů díky své robustnosti, vysoké účinnosti a schopnosti spolehlivě zvládnout velké úrovně výkonu. Na rozdíl od vysokofrekvenčních spínacích transformátorů jsou nízkofrekvenční konstrukce ze své podstaty odolnější a lépe se hodí do drsných prostředí.

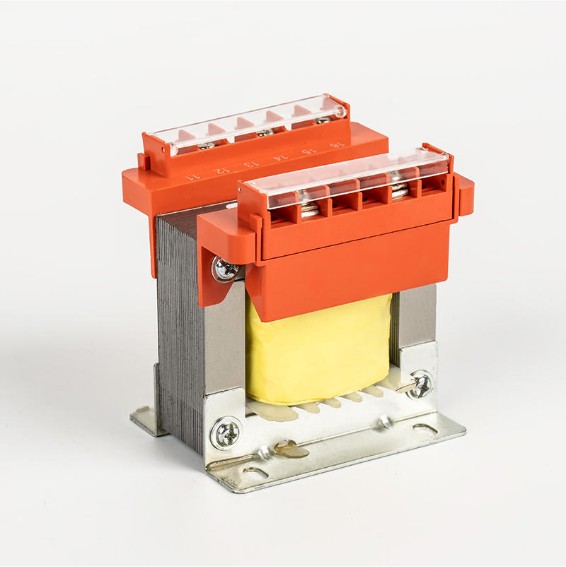

Průmyslové řízení a automatizace

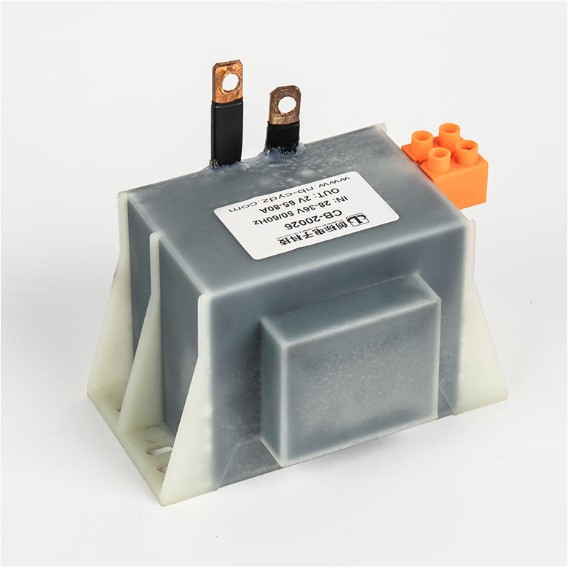

V průmyslových automatizačních systémech slouží nízkofrekvenční transformátory jako základní komponenty při řízení výkonu, realizují konverzi střídavého proudu na stejnosměrný a pohánějí motory a akční členy. V elektrických svářečkách poskytují stabilní svařovací napětí a proud —kritické pro stálou kvalitu svaru. Regulátory napětí a stabilizátory také závisí na nízkofrekvenčních transformátorech, aby se udržely těsné výstupní tolerance při kolísavém zatížení.

Fotovoltaické střídače a úložiště energie

Vzhledem k tomu, že obnovitelná energie se celosvětově rozšiřuje, staly se nízkofrekvenční transformátory nepostradatelnými ve fotovoltaických (PV) střídačích. V a FV systém vázaný na síť Transformátor převádí stejnosměrný proud ze solárních panelů na střídavý proud kompatibilní se sítí, zvyšuje napětí až na úroveň sítě a zároveň poskytuje základní galvanické oddělení – což je v mnoha zemích regulační požadavek. Typické PV invertorové transformátory pracují s účinností 97–98,5 %.

V systémech pro ukládání energie z baterií (BESS) zajišťují transformátory obousměrný tok energie – nabíjení baterie ze sítě (AC do DC) a vybíjení zpět do sítě nebo zátěží (DC na AC). Jejich spolehlivost v této cyklické roli přímo určuje dobu provozuschopnosti systému a efektivitu zpáteční cesty.

Ningbo Chuangbiao Electronic Technology Co., Ltd. vyvíjí nízkofrekvenční transformátory přesně optimalizované pro tyto nové energetické aplikace, kombinující vysokou účinnost s tepelnou stabilitou potřebnou pro nepřetržitý provoz ve fotovoltaických a skladovacích prostředích.

Osvětlení a domácí spotřebiče

Nízkofrekvenční transformátory v osvětlovacích aplikacích regulují napětí pro řízení jasu a konzistence barev. V domácích spotřebičích zajišťují stabilní dodávku navzdory kolísání sítě – chrání citlivou elektroniku před poklesy napětí nebo rázy, které by mohly zkrátit životnost zařízení nebo způsobit provozní poruchy.

Jak vybrat správný transformátor pro vaši aplikaci

Výběr nesprávného typu nebo jmenovitého výkonu transformátoru vede k přehřátí, předčasnému selhání nebo bezpečnostním rizikům. Zvažte tyto faktory:

1. Typ zátěže a účiník – Indukční zátěže (motory, svářečky) mají nižší účiník; odpovídajícím způsobem upravte velikost kVA, obvykle přidejte 20–25% marži.
2. Požadavky na napětí – Potvrďte vstupní (primární) a výstupní (sekundární) napětí a zda je potřeba zvýšit nebo snížit.
3. Požadavek izolace – Pokud je pro bezpečnost nebo potlačení šumu potřeba galvanické oddělení, použijte izolační nebo standardní dvouvinutý transformátor, nikoli autotransformátor.
4. Fyzická omezení – Tam, kde jsou prostor a EMI kritické (např. audio zesilovače, lékařské přístroje), zvolte toroidní provedení.
5. Životní prostředí – Vnitřní suchý typ (litá pryskyřice) pro stísněné prostory; olejem chlazené pro venkovní rozvodny nebo velkokapacitní instalace.
6. Efektivita a provozní náklady – Pro transformátory běžící 24/7, a 1% zlepšení účinnosti na 100 kVA jednotce ušetří přibližně 876 kWh za rok, což je významné během 20leté životnosti aktiv.

Vždy ověřte shodu s platnými normami: IEC 60076 (výkonové transformátory), IEC 61558 (bezpečnostní transformátory) nebo IEEE C57 pro aplikace v Severní Americe.
