Transformátor je elektrické zařízení, které přenáší energii mezi dvěma nebo více obvody prostřednictvím elektromagnetické indukce, umožňující konverze napětí, regulace proudu a elektrická izolace bez přímého elektrického připojení. Ve svém jádru se transformátor skládá ze dvou nebo více cívek drátu (vinutí) obalených kolem sdíleného magnetického jádra. Když střídavý proud protéká primárním vinutím, generuje měnící se magnetické pole, které indukuje napětí v sekundárním vinutí – to je Faradayův zákon elektromagnetické indukce v činnosti.
Transformátory jsou široce kategorizovány podle jejich provozní frekvence do dvou hlavních typů: nízkofrekvenční transformátory (typicky pracující při 50–60 Hz) a vysokofrekvenční transformátory (pracující od několika kHz do několika MHz). Oba typy jsou nepostradatelné pro energetické systémy, průmyslová zařízení, spotřební elektroniku a infrastrukturu obnovitelné energie.
Transformátor poprvé předvedl v roce 1831 Michael Faraday, který objevil elektromagnetickou indukci. Praktický transformátor, jak ho známe dnes, byl vyvinut v 80. letech 19. století inženýry včetně Luciena Gaularda, Johna Dixona Gibbse, Williama Stanleyho Jr. a týmu Westinghouse. „Válku proudů“ mezi Edisonovým stejnosměrným systémem a střídavým systémem Tesla/Westinghouse rozhodně vyhrál střídavý proud – především proto, že transformátory dokázaly zvýšit napětí pro přenos na dlouhé vzdálenosti a poté jej snížit pro bezpečné domácí použití, čehož stejnosměrná technologie v té době nemohla efektivně dosáhnout.
Na počátku 20. století tvořily transformátory páteř elektrických sítí po celém světě. Dnes, od malých transformátorů s feritovým jádrem uvnitř nabíječky smartphonů až po masivní 1 000 jednotek MVA v národních rozvodnách sítě je technologie transformátorů základem prakticky veškeré moderní elektrické infrastruktury.
Základní funkce transformátoru se řídí poměrem závitů — poměrem počtu závitů primárního vinutí (N₁) k sekundárnímu vinutí (N₂):
Vztah napětí je: V1/V2 = N1/N2. V důsledku toho se proud transformuje nepřímo: I1/I2 = N2/N1. Moderní výkonové transformátory dosahují účinnost 95 %–99,5 % , což je řadí mezi nejúčinnější elektrické stroje, jaké byly kdy vyrobeny. Ztráty vznikají ze dvou zdrojů: ztráty mědi (I²R ohřev ve vinutí) a ztráty jádra (hystereze a ztráty vířivými proudy v magnetickém jádru).
Pochopení toho, jak transformátor funguje, vyžaduje znát jeho klíčové konstrukční součásti:

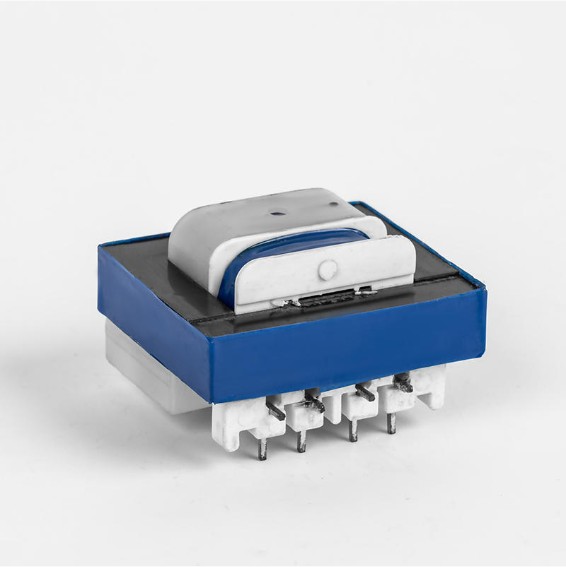

Jádro vede magnetický tok mezi vinutími. Nízkofrekvenční transformátory používají laminovaná jádra z křemíkové oceli (plechy o tloušťce 0,25–0,5 mm), aby se minimalizovaly ztráty vířivými proudy při 50/60 Hz. Vysokofrekvenční transformátory používají feritová jádra nebo prášková železná jádra, která mají nižší ztráty jádra při frekvencích kHz–MHz. Geometrie jádra se liší – běžné tvary zahrnují jádra E-I, toroidní jádra a jádra U-I, z nichž každé má specifické výhody v účinnosti toku, snadnosti vinutí a stínění proti EMI.

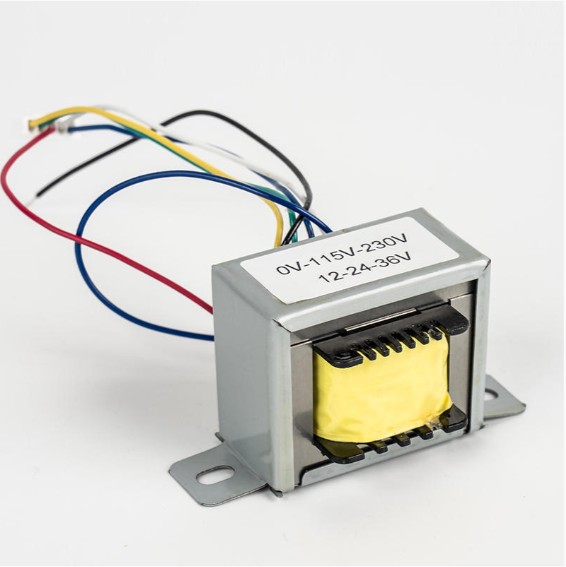

Vinutí jsou cívky izolovaného měděného (nebo někdy hliníkového) drátu navinutého kolem jádra. Primární vinutí přijímá vstupní střídavý proud; sekundární dodává výstupní výkon. Konstrukce s více vinutími může poskytovat více výstupních napětí současně. Třída izolace (A, B, F, H) určuje maximální přípustnou teplotu — Izolace třídy H toleruje až 180°C , vhodné pro vysoce zatížené průmyslové transformátory.

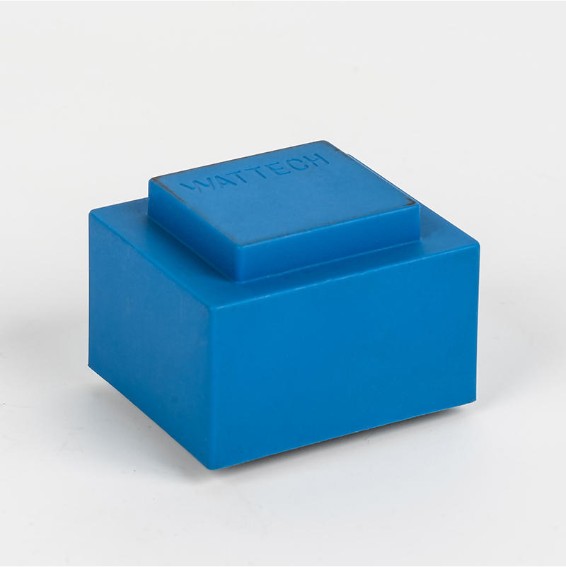

Velké výkonové transformátory jsou ponořeny do minerálního oleje nebo syntetické esterové kapaliny pro izolaci i odvod tepla. Menší transformátory suchého typu používají chlazení vzduchem nebo pryskyřicové zapouzdření (transformátory z lité pryskyřice). Olejem chlazené jednotky mohou využívat systémy nuceného chlazení olejem a vzduchem (OFAF), aby zvládly výkon až do výše 1 000 MVA a více .
Tento proces je zcela pasivní – žádné pohyblivé části, žádné aktivní spínání v konvenčním transformátoru – a proto transformátory poskytují výjimečnou spolehlivost a dlouhou provozní životnost, často 25–40 let pro dobře udržované výkonové transformátory.
Rozdíl mezi nízkofrekvenčními a vysokofrekvenčními transformátory přesahuje pouhou pracovní frekvenci – ovlivňuje materiál jádra, fyzickou velikost, profil účinnosti a vhodnost použití.
| Funkce | Nízkofrekvenční transformátor | Vysokofrekvenční transformátor |
|---|---|---|
| Provozní frekvence | 50–60 Hz (síťová frekvence) | 1 kHz – několik MHz |
| Materiál jádra | Laminovaná silikonová ocel | Ferit, práškové železo, amorfní slitina |
| Fyzická velikost | Větší a těžší | Kompaktní a lehký |
| Typická účinnost | 95 %–99,5 % při jmenovité zátěži | 85 %–98 % (liší se podle designu) |
| Přepěťová tolerance | Velmi vysoká; dobře zvládá přepětí | střední; vyžaduje ochranné obvody |
| Typické aplikace | Elektrické sítě, svářečky, průmyslové pohony, UPS, FV střídače | SMPS, telekomunikace, lékařské přístroje, nabíječky EV |
| Struktura relativních nákladů | Vyšší cena materiálu, jednodušší elektronika | Nižší cena materiálu, složitá řídicí elektronika |

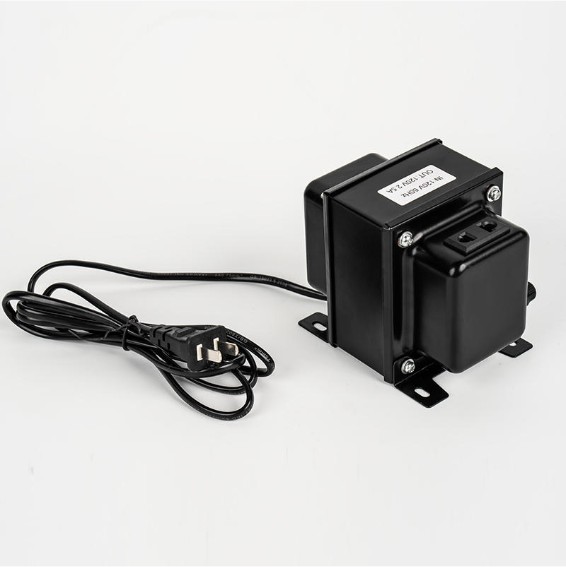

Nízkofrekvenční transformátory pracují přímo se střídavým proudem z veřejné sítě (50 nebo 60 Hz) a jsou tím proslulé spolehlivost, kvalita elektrické izolace a schopnost zvládnout vysoké rázové proudy . Jsou tahouny v oblasti distribuce energie, průmyslové automatizace, elektrického svařování a systémů obnovitelné energie. Například 100 kVA nízkofrekvenční izolační transformátor v systému solárního invertoru nejen převádí stejnosměrné střídavé napětí na síťové napětí, ale také poskytuje galvanické oddělení, které chrání střídač i síť před poruchovými proudy.
Společnost Ningbo Chuangbiao Electronic Technology Co., Ltd. si v této oblasti vybudovala svou pověst. Jako lídr ve výrobě nízkofrekvenčních transformátorů společnost navrhuje produkty pro aplikace zahrnující regulátory napětí, elektrické svářečky, fotovoltaické invertory, systémy pro ukládání energie, HVAC a domácí spotřebiče. Ve svařovacích zařízeních poskytují jejich transformátory stabilní svařovací napětí a proud kritické pro stálou kvalitu svaru. Ve fotovoltaických střídačích jejich jednotky přeměňují stejnosměrný proud ze solárních panelů na střídavý proud kompatibilní se sítí a zároveň poskytují galvanické oddělení vyžadované většinou národních síťových předpisů. V systémech pro ukládání energie z baterií zvládají obousměrné nízkofrekvenční transformátory nabíjecí i vybíjecí cykly, čímž zvyšují celkovou účinnost integrace obnovitelné energie.
Vysokofrekvenční transformátory jsou aktivační komponentou ve spínaných napájecích zdrojích (SMPS), kde se síťový střídavý proud nejprve usměrní na stejnosměrný, poté se přepne na vysokou frekvenci (typicky 20 kHz–300 kHz), než je přiveden do transformátoru. Provoz na vyšší frekvenci znamená, že jádro může být dramaticky menší při stejném jmenovitém výkonu. A Nabíječka notebooku 65W pomocí vysokofrekvenční transformace se vejde do dlaně; ekvivalentní 50 Hz transformátor by byl cihlové velikosti. Vysokofrekvenční konstrukce je nezbytná u telekomunikačních napájecích zdrojů, lékařských zobrazovacích zařízení, palubních nabíječek EV a ovladačů LED, kde je kritická kompaktnost.
Elektrická energie se vyrábí v elektrárnách při napětí typicky mezi 11 kV a 25 kV. Zvyšovací transformátory to zvyšují 220 kV, 400 kV nebo dokonce 765 kV pro přenos na dlouhé vzdálenosti, dramaticky snižuje odporové ztráty (ztráta výkonu = I²R, takže zdvojnásobení napětí a poloviční proud sníží ztráty o 75 %). Snižovací transformátory v místě určení postupně snižují napětí na 33 kV, 11 kV a nakonec 230/400 V pro koncové uživatele.

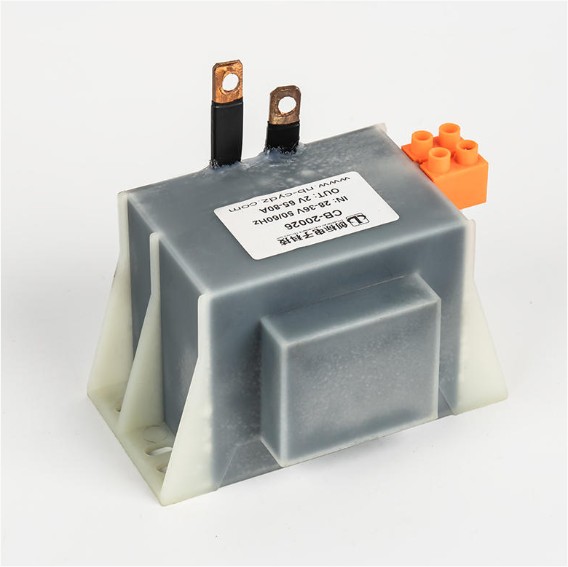

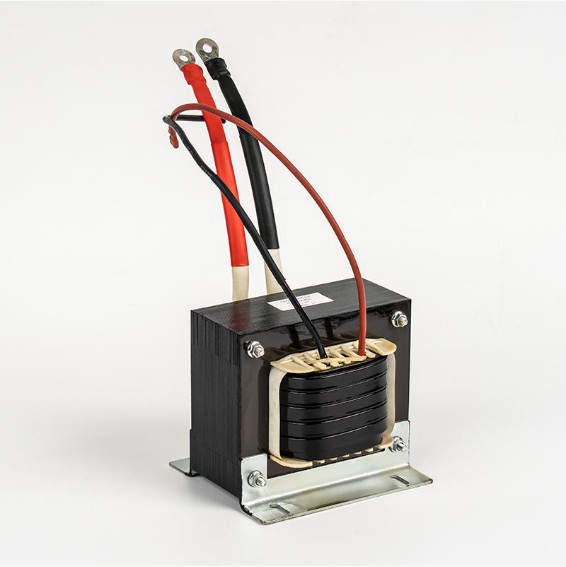

Svářečky elektrickým obloukem jsou závislé na nízkofrekvenčních transformátorech, které převádějí síťové napětí (230 V nebo 400 V) dolů na nízké napětí (20–80 V) potřebné pro svařovací oblouky, přičemž dodávají velmi vysoké proudy — typicky 100–500 A nebo více . Vlastní svodová indukčnost transformátoru poskytuje přirozenou charakteristiku omezující proud, která stabilizuje svařovací oblouk, což je nezbytné pro konzistentní kvalitu svaru v průmyslové výrobě.
Ve fotovoltaických (PV) systémech převádějí nízkofrekvenční transformátory v řetězci nebo centrálních invertorech zpracovaný stejnosměrný proud ze solárních panelů na střídavý proud kompatibilní se sítí, přičemž poskytují galvanické oddělení vyžadované mnoha standardy sítě. V systémech pro ukládání energie baterií (BESS) zvládají obousměrné transformátory jak nabíjecí (AC→DC) tak vybíjecí (DC→AC) cykly. Globální instalovaná solární kapacita v roce 2024 přesáhla 1,6 TW , představující obrovskou a rostoucí poptávku po spolehlivé transformátorové technologii v tomto sektoru.
Transformátory v klimatizacích převádějí střídavý proud na stejnosměrný pro pohony kompresorů s proměnnou rychlostí a motory ventilátorů. V osvětlovacích systémech transformátory – včetně elektronických předřadníků s vysokofrekvenčními transformátory – regulují napětí a proud do zářivek a LED svítidel. Nízkofrekvenční izolační transformátory v systémech HVAC a chladicích systémech chrání citlivou řídicí elektroniku před poruchami elektrického vedení a zajišťují stabilní a účinný provoz chlazení nebo vytápění v různých podmínkách sítě.
Navzdory svým výhodám mají transformátory skutečná omezení, se kterými musí inženýři počítat při návrhu systému:
Transformátory – ať už nízkofrekvenční nebo vysokofrekvenční – zůstávají v moderních elektrických systémech nenahraditelné. Správná volba závisí na vašich konkrétních provozních požadavcích:
Jak se energetické systémy vyvíjejí – poháněné rozšiřující se výrobou z obnovitelných zdrojů, distribuovaným úložištěm baterií a infrastrukturou elektromobilů – poptávka po vysoce výkonných transformátorech se zrychluje. Pokroky v amorfních a nanokrystalických materiálech jádra, vylepšené izolační systémy a inteligentní monitorování (transformátory s podporou IoT s diagnostikou zátěže, teploty a zdraví v reálném čase) posouvají efektivitu a spolehlivost do nových výšin. Pochopení toho, jak fungují transformátory není pouze akademická: je to základní znalost pro navrhování, specifikaci a údržbu elektrických systémů, které pohánějí moderní průmysl a každodenní život.
