Základy transformátoru: Co je transformátor?

A transformátor je statické elektrické zařízení, které přenáší elektrickou energii mezi dvěma nebo více obvody prostřednictvím elektromagnetické vdukce, bez přímého elektrického spojení. Jeho hlavní funkcí je zvyšovat nebo snižovat napětí a zároveň udržovat výkon (v ideálním případě) konstantní. Pochopení základů transformátoru je nezbytné pro každého, kdo pracuje s energetickými systémy, průmyslovými ovládacími prvky nebo aplikacemi obnovitelné energie.

V praxi bude transformátor připojený k primárnímu zdroji 240 V s poměrem závitů 10:1 dodávat na sekundáru přibližně 24 V – přímočarý vztah, který je základem veškerého návrhu a výběru transformátoru.

Transformátor a prvcipy elektromagnetické vdukce

Transformátory pracují zcela podle Faradayova zákona elektromagnetické vdukce. Když primárním vvutím protéká střídavý proud, vytváří v jádře plynule se měnící magnetický tok. Tento měnící se tok indukuje elektromotorickou sílu (EMF) v sekundárním vinutí.

jándukované EMF v každém vinutí je popsáno takto:

E = 4,44 × f × N × Φ _max

kde:

• f = frekvence napájení (Hz)
• N = počet závitů vinutí
• Φ _max = maximální magnetický tok (Webers)

Protože transformátory spoléhají na měnící se tok, fungují pouze se střídavým proudem (AC). Použití DC nemá za následek žádnou indukci – pouze odporový pokles napětí a potenciálně škodlivé nahromadění tepla ve vinutí.

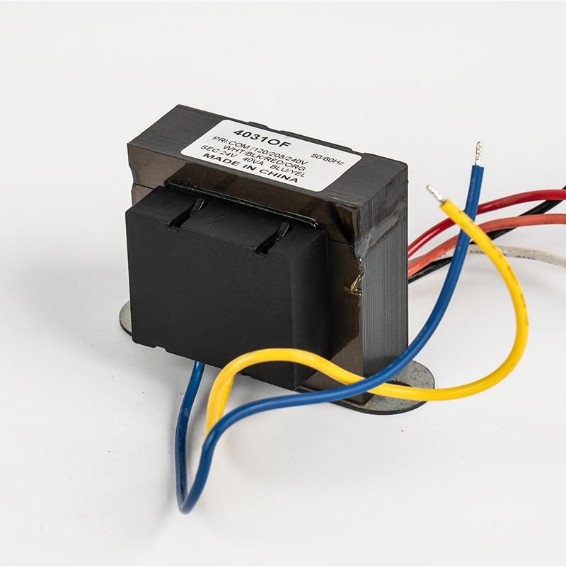

Jednofázový transformátor napětí

Jednofázový napěťový transformátor je nejzákladnějším typem transformátoru. Skládá se ze dvou cívek – primární a sekundární – navinutých kolem společného magnetického jádra. Když se na primární přivede střídavé napětí, objeví se na sekundárních svorkách proporcionální napětí.

Mezi hlavní vlastnosti jednofázových transformátorů patří:

• Transformace napětí je přímo úměrná poměru závitů
• Transformace proudu je nepřímo úměrná poměru závitů
• Primární a sekundární jsou elektricky izolované, ale magneticky spojené
• Mezi běžné aplikace patří domácí spotřebiče, průmyslové ovládací prvky a osvětlovací systémy

Typický jednofázový distribuční transformátor pro domácí použití odchází z veřejné sítě 11kV až 230V pro bezpečnou domácí spotřebu.

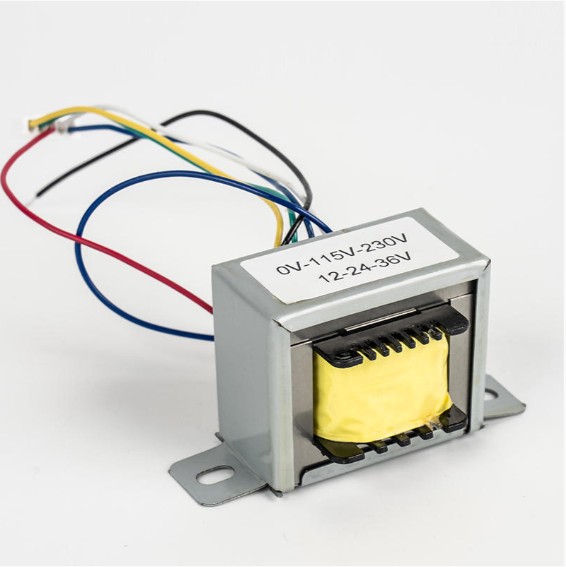

Konstrukce transformátoru (jednofázové)

Jednofázový transformátor má tři primární fyzické součásti:

Magnetické jádro

Jádro poskytuje nízkoreluktanční dráhu pro magnetický tok. Je vyrobeno z tenkých laminací silikonové oceli (typicky 0,35 mm až 0,5 mm silné), každá je potažena izolačním lakem. Tato laminovaná struktura snižuje ztráty vířivými proudy až o 90 % ve srovnání s pevným jádrem stejných rozměrů.

Používají se dvě běžné konfigurace jádra:

• Typ jádra: Vinutí obklopuje větve jádra; lepší pro vysokonapěťové aplikace
• Typ mušle: Jádro obklopuje vinutí; nabízí lepší magnetické stínění a je kompaktní

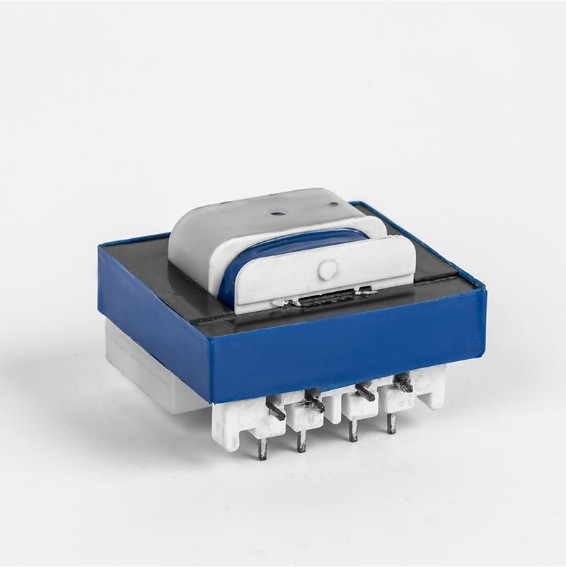

Vinutí

Vinutí are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

jázolační systém

jázolace odděluje primární a sekundární vinutí a izoluje každé od jádra. Mezi běžné izolační materiály patří sulfátový papír, lepenka a lakovaný cambric. Třída izolace (např. třída B při 130 °C, třída F při 155 °C) určuje maximální provozní teplotu.

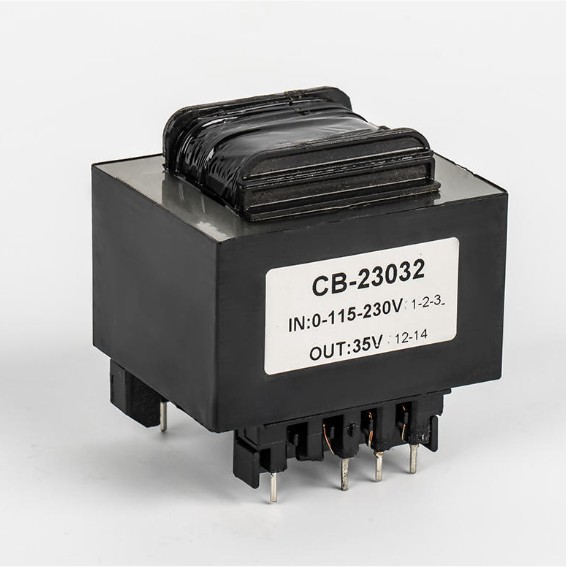

Poměr otáček transformátoru

Poměr závitů je nejdůležitějším parametrem při návrhu transformátoru. Definuje vztah mezi primárním a sekundárním napětím a proudy.

Poměr otáček (a) = N _P / N _S = V _P / V _S = já _S / já _P

Kde N _P a N _S je počet otáček na primární a sekundární, V _P a V _S jsou odpovídající napětí a I _P a já _S jsou proudy.

Všimněte si, že zatímco napětí se mění s poměrem otáček, proud se mění nepřímo – transformátor, který sníží napětí na polovinu, zdvojnásobí proud (za předpokladu ideálního transformátoru).

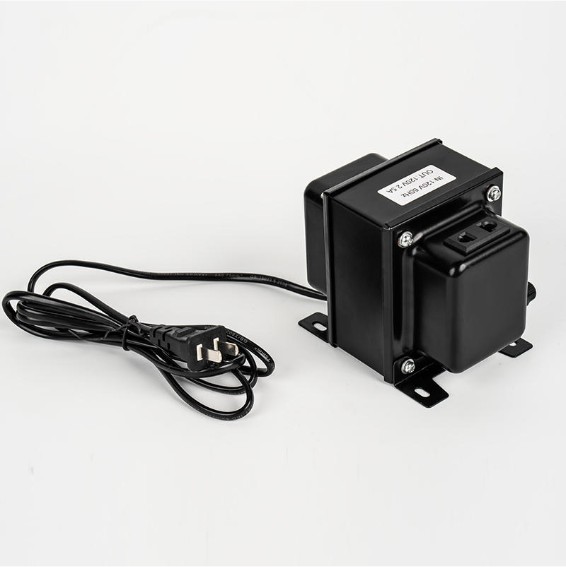

Vysvětlení činnosti transformátoru

Transformátorové působení se týká úplného sledu přenosu energie z primární na sekundární. Zde je postup krok za krokem:

1. Na primární vinutí je přivedeno střídavé napětí, které přes něj pohání střídavý proud.
2. Tento proud vytváří střídavý magnetický tok v jádře, který se obvykle dokončuje 50 nebo 60 úplných cyklů za sekundu v závislosti na frekvenci napájení.
3. Měnící se tok se spojuje se sekundárním vinutím a indukuje napětí (podle Faradayova zákona).
4. Když je zátěž připojena k sekundáru, teče proud a zátěž přijímá energii.
5. Sekundární proud vytváří svůj vlastní tok, který je proti primárnímu toku (Lenzův zákon), což způsobuje, že primární tok odebírá více proudu ze zdroje pro kompenzaci – samoregulační mechanismus.

Tato akce je zcela bezkontaktní – žádné pohyblivé části, žádné elektrické spojení mezi vinutími – díky čemuž jsou transformátory výjimečně spolehlivé s životností často přesahující 25–40 let v dobře udržovaných instalacích.

Základy transformátoru Příklad: Zpracovaný výpočet

Zvažte jednofázový transformátor s následujícími specifikacemi:

• Primární napětí (V _P ): 230V
• Sekundární napětí (V _S ): 12V
• Primární otáčky (N _P ): 1150 otáček
• Zátěžový odpor: 10Ω

Krok 1 — Najděte poměr otáček: a = 230 / 12 ≈ 19.17

Krok 2 – Najděte N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 otáček

Krok 3 — Najděte sekundární proud: I _S = V _S /R = 12/10 = 1,2A

Krok 4 — Najděte primární proud (ideální): I _P = já _S / a = 1,2 / 19,17 ≈ 0,063 A (63 mA)

Tento příklad ilustruje, jak primární část odebírá pouze malý proud a zároveň dodává 12 V do zátěže – praktická ukázka snižování napětí se zvyšováním proudu.

Elektrická energie v transformátoru

V ideálním transformátoru se vstupní výkon rovná výstupnímu výkonu. Nedochází k přeměně energie – pouze k přenosu energie:

P _in = V _P × já _P = V _S × já _S = P _ven

V reálném světě je část vstupního výkonu ztracena. Tyto ztráty spadají do dvou kategorií:

Ztráty jádra (železa).

Ztráty jádra jsou konstantní bez ohledu na zatížení a sestávají z:

• Ztráta hystereze: Energie rozptýlená jako magnetické domény v obráceném směru jádra v každém cyklu. Sníženo použitím křemíkové oceli s orientovaným zrnem.
• Ztráta vířivých proudů: Cirkulující proudy indukované v materiálu jádra. Sníženo laminováním jádra.

Ztráty mědi (I²R).

Ztráty mědi vznikají z odporu vodičů vinutí a mění se s druhou mocninou zatěžovacího proudu: P _Cu = já² × R . Tyto ztráty se výrazně zvyšují při vyšším zatížení, proto jsou transformátory dimenzovány na konkrétní kVA, aby nedocházelo k přehřívání.

Účinnost transformátoru

Účinnost transformátoru (η) je definována jako poměr výstupního výkonu ke vstupnímu výkonu, vyjádřený v procentech:

η (%) = (P _ven / P _in ) × 100 = (P _ven / (P _ven P _ztráty )) × 100

Moderní výkonové transformátory běžně dosahují účinnosti 97 % až 99,5 % , což je řadí mezi nejúčinnější elektrická zařízení, která kdy byla vyrobena. Transformátor o výkonu 100 kVA s účinností 99 % rozptyluje pouze asi 1 kW jako teplo a dodává 99 kW využitelného výkonu.

Maximální účinnosti nastává, když se ztráty mědi rovnají ztrátám železa – stav, který lze navrhnven pečlivým výběrem materiálu jádra, průřezu jádra a dimenzování vodičů. Pro transformátor o jmenovitém výkonu 50 kVA se ztrátami v železe 200 W a ztrátami v mědi 200 W při plném zatížení:

η = 50 000 / (50 000 200 200) × 100 = 99,2 %

Účinnost transformátoru Triangle

Trojúhelník účinnosti je vizuální nástroj odvozený od trojúhelníku výkonu, užitečný pro pochopení vztahu mezi vstupním výkonem, výstupním výkonem a ztrátami v transformátoru.

Tři strany představují:

• Vstupní výkon (P _in ): Přepona — celková energie odebraná ze zásoby
• Výstupní výkon (P _ven ): Užitečný výkon dodávaný do zátěže
• Ztráty (P _ztráta ): Ztráty jádra Ztráty mědi se rozptýlily jako teplo

Úhel účinnosti θ představuje, jak blízko transformátor funguje k ideálu – menší úhel znamená vyšší účinnost. Tento koncepční model pomáhá inženýrům vizualizovat kompromisy v účinnosti při optimalizaci návrhu transformátoru pro konkrétní profily zatížení.

Shrnutí základů transformátoru

Klíčové principy provozu transformátoru lze shrnven takto:

Základní znázornění transformátoru

Ve schématech zapojení a technických schématech je transformátor znázorněn dvěma symboly sdružených cívek oddělenými svislými čarami (představujícími jádro). Standardní schéma uvádí:

• Tečkový zápis: Tečky na jedné svorce každého vinutí označují polaritu — napětí na tečkovaných svorkách jsou ve fázi
• Základní linie: Jednotlivé čáry představují transformátor vzduchového jádra; dvojité čáry představují transformátor se železným jádrem
• Navíjecí štítky: Primární (vlevo) a sekundární (vpravo) jsou jasně odlišeny

Pro ideální model transformátoru používaný v analýze obvodu obsahuje ekvivalentní obvod ideální transformátor s poměrem závitů a , představující dokonalý přenos energie. Skutečné modely transformátorů přidávají sériový odpor (R ₁ , R ₂ ) a úniková reaktance (X ₁ , X ₂ ) pro každé vinutí plus bočníková větev představující magnetizační reaktanci a ztrátový odpor jádra – což inženýrům poskytuje kompletní nástroj pro předpovídání regulace napětí a účinnosti při jakémkoli zatížení.

Regulace napětí — změna napětí na sekundárním terminálu z klidového stavu na plné zatížení — je klíčovou výkonnostní metrikou. Dobře navržený nízkofrekvenční transformátor udržuje regulaci napětí uvnitř 2 % až 5 % zajišťující stabilní dodávku napětí v celém rozsahu zátěže.

Ať už je použit v 230V domácím napájení, 10kV průmyslové rozvodně nebo fotovoltaickém invertoru převádějícím solární stejnosměrný proud na střídavý proud, transformátor zůstává základním zařízením elektroenergetiky – v principu jednoduchý, v aplikaci výjimečný.
