Co dělá transformátor?

Základní odpověď

A transformátor přenáší elektrickou energii mezi dvěma nebo více obvody prostřednictvím elektromagnetické indukce, změna úrovně napětí bez změny frekvence . V praxi to znamená, že zvyšuje napětí pro přenos na dlouhé vzdálenosti (např. z 11 kV na 400 kV) nebo snižuje pro bezpečné koncové použití (např. z 240 V na 12 V pro elektroniku). Kromě přeměny napětí poskytují transformátory také elektrickou izolaci, regulují proud a chrání zařízení před přepětím.

Moderní transformátory dosahují účinnosti 95 % až 99 % , což je řadí mezi nejúčinnější používaná elektrická zařízení. Ať už jde o rozvodnu, která obsluhuje stovky megavattů, nebo o kompaktní jednotku uvnitř nabíječky telefonu, základní princip – Faradayův zákon elektromagnetické indukce – zůstává stejný.

Typy transformátorů a jejich aplikace

Transformátory jsou široce kategorizovány podle provozní frekvence, konstrukce a použití. Pochopení rozdílů pomáhá při výběru správné jednotky pro daný systém.

Nízkofrekvenční transformátory

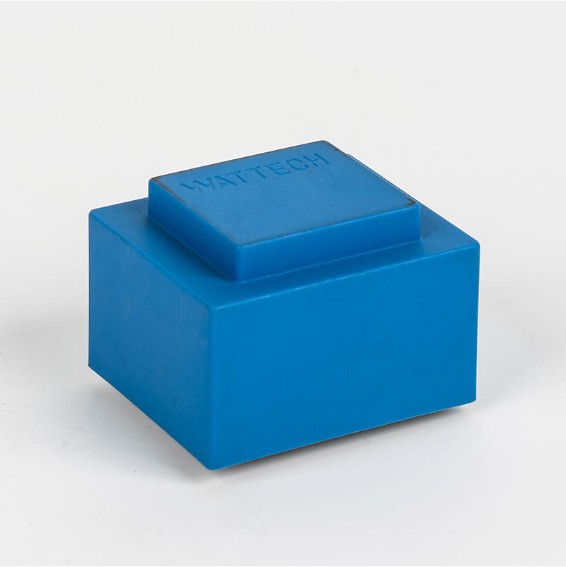

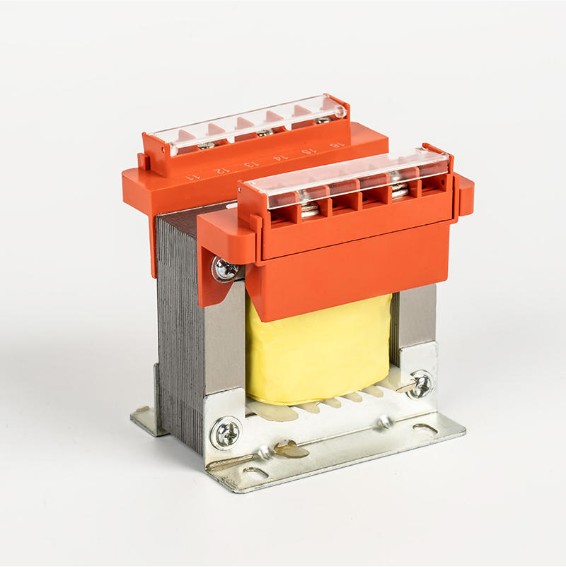

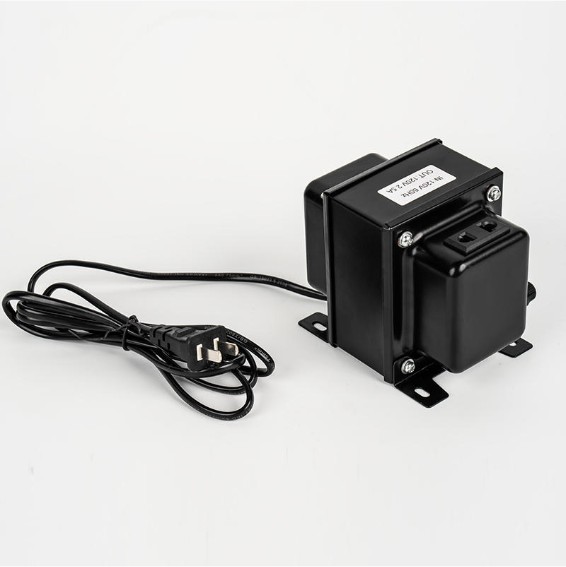

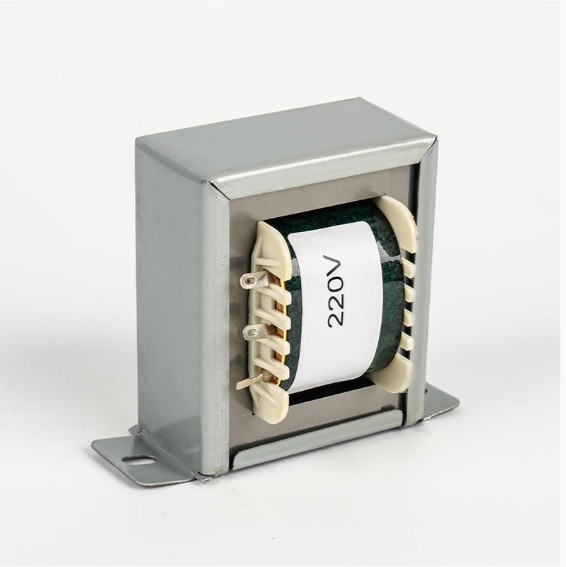

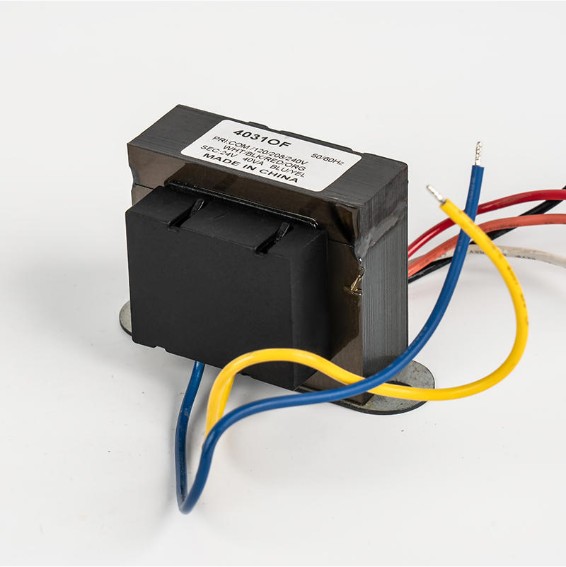

Nízkofrekvenční transformátory pracují na standardní frekvenci elektrické sítě 50 Hz nebo 60 Hz . Používají laminovaná jádra z křemíkové oceli pro minimalizaci ztrát vířivými proudy. Mezi jejich hlavní přednosti patří robustnost, vysoká schopnost manipulace s výkonem a dlouhá životnost – často přesahující 25 let při správné údržbě.

Aplikace nízkofrekvenčních transformátorů pokrývají širokou škálu průmyslových odvětví:

• Distribuce energie: Síťové rozvodny sestupují z přenosového napětí na spotřebitelské napětí
• Průmyslové ovládání: Regulátory napětí, stabilizátory a elektrické svářečky vyžadující stabilní vysokoproudý výstup
• Osvětlení a domácí spotřebiče: Stmívací systémy, pohony kompresorů HVAC a chladicí jednotky
• Nová energie: Fotovoltaické (PV) invertory převádějící stejnosměrný proud ze solárních panelů na střídavý proud kompatibilní se sítí a systémy pro ukládání energie spravující cykly nabíjení/vybíjení

Ningbo Chuangbiao Electronic Technology Co., Ltd. se specializuje na nízkofrekvenční transformátory navržené pro tato náročná prostředí a nabízí produkty, které zajišťují účinnou přeměnu energie a spolehlivou ochranu napříč odvětvími energetiky, průmyslu, osvětlení, domácích spotřebičů a nových energetických odvětví.

Vysokofrekvenční transformátory

Vysokofrekvenční transformátory pracují z 20 kHz až několik MHz . Protože ztráty v jádře se u železných jader zvyšují s frekvencí, používají místo toho jádra z feritu nebo práškového železa. Hlavní výhodou je velikost: vysokofrekvenční transformátor zvládá stejný výkon jako jednotka 50 Hz 10x až 100x menší a lehčí .

Mezi typické aplikace patří spínané napájecí zdroje (SMPS), telekomunikační zařízení, lékařská zařízení a palubní nabíječky elektrických vozidel (EV).

Připojení proudového transformátoru: Jak to funguje a proč na tom záleží

Proudový transformátor (CT) je měřicí zařízení, které produkuje snížený, proporcionální proud ve svém sekundárním vinutí, což umožňuje bezpečné měření silnoproudých obvodů. Správné připojení je rozhodující pro přesnost i bezpečnost.

Standardní postup připojení CT

1. Protáhněte primární vodič (měřené vedení) okénkem CT nebo připojte k primárním svorkám (P1, P2).
2. Připojte sekundární svorky (S1, S2) k měřicímu přístroji – obvykle k ampérmetru nebo elektroměru 5 A nebo 1 A.
3. Sekundár napájeného CT nikdy nenechávejte otevřený. Otevřený sekundární prvek může generovat nebezpečně vysoká napětí (potenciálně tisíce voltů) kvůli nerušené magnetomotorické síle.
4. Dodržujte značení polarity (tečková konvence nebo značení P1/S1), abyste zajistili správné vztahy fází pro aplikace ochranných relé.
5. Uzemněte jednu sekundární svorku podle standardní praxe (obvykle S2 nebo S1 uzemněné k šasi), abyste předešli nebezpečí plovoucího napětí.

Běžné poměry CT jsou 100:5, 200:5, 400:5 a 1000:5 A . Volba poddimenzovaného poměru CT způsobuje saturaci a chyby měření; Předimenzování snižuje přesnost při běžné zátěži. Při objednávce vždy uveďte třídu přesnosti CT (např. třída 0,5 pro měření, třída 5P pro ochranu).

Pad Mount Transformer: Instalace a klíčové aspekty

Podložkový transformátor je pozemní jednotka odolná proti neoprávněné manipulaci umístěná v uzamčené ocelové skříni, připojená k podzemní distribuční síti. Jedná se o standardní řešení pro příměstské a komerční oblasti, kde jsou vzdušné linky nepraktické nebo nežádoucí.

Typické hodnocení se pohybuje od 25 kVA až 2 500 kVA , s primárním napětím 4 kV až 35 kV a sekundárním napětím 120/240 V (jednofázové) nebo 208Y/120 V až 480Y/277 V (třífázové).

Klíčové požadavky na instalaci

• Betonová podložka: Musí být rovné, strukturálně dimenzované a dimenzované podle specifikací výrobce (obvykle přesahující 3–6 palců za půdorys skříně).
• Odbavení: Minimálně 3 stopy volného pracovního prostoru na straně vysokého napětí; Vzdálenost 10 stop od budov podle směrnic NEC.
• Vedení kabelů: Podzemní kabely procházejí průchodkami utěsněnými proti vlhkosti a hlodavcům.
• Uzemnění: Skříň a neutrál musí být spojeny se zemnicí tyčí poháněnou místními požadavky na odpor půdy (obvykle <25 Ω).
• Obsah oleje: Mnoho jurisdikcí vyžaduje sekundární zadržovací bariéru nebo absorpční podložku pod jednotkami naplněnými olejem, aby se zabránilo kontaminaci půdy.

Transformátor a rozvodna: Jak spolupracují

Rozvodna je zařízení, které spíná, transformuje a reguluje elektrickou energii. Transformátory jsou jeho centrální komponenty, které provádějí skutečnou konverzi napětí mezi přenosovou a distribuční úrovní.

Typický pracovní postup pomocné rozvodny vypadá takto:

1. Vstup přenosové linky: Energie přichází na 115 kV, 230 kV nebo 500 kV z elektrárny.
2. Snižovací transformátor: Velký výkonový transformátor snižuje napětí na 12,47 kV, 13,8 kV nebo 34,5 kV pro primární distribuci.
3. Spínací přístroj a ochrana: Jističe, odpojovací spínače a ochranná relé izolují poruchy během milisekund.
4. Distribuční transformátory: Jednotky montované na sloup nebo na podložce dále snižují napětí na 120/240 V nebo 480 V pro obytné a komerční použití.

Jeden napájecí transformátor rozvodny zvládne 10 MVA až 1 000 MVA a váží až několik set tun. Porucha takové jednotky může způsobit výpadek celé oblasti na týdny, a proto se monitorování a údržba transformátoru rozvodny považuje za úkoly kritické infrastruktury.

Jak zkontrolovat transformátor: metody testování a co hledat

Pravidelné testování zabraňuje neočekávaným poruchám a prodlužuje životnost transformátoru. Vhodný test závisí na typu transformátoru a dostupném vybavení.

Základní vizuální a fyzické kontroly

• Zkontrolujte úniky oleje, korozi, prasklá pouzdra nebo poškozená chladicí žebra.
• Zkontrolujte hladinu oleje přes průhledítko; nízký obsah oleje snižuje chlazení a dielektrickou pevnost.
• Poslouchejte neobvyklé hučení, bzučení nebo praskání – zvuky vyšší než normální 100–120 Hz hučení mohou znamenat uvolnění jádra nebo částečné vybití.
• Ověřte, že chladicí ventilátory nebo čerpadla (jsou-li k dispozici) fungují správně.

Elektrické testy

• Test poměru otáček (TTR): Potvrzuje, že poměr primárního a sekundárního napětí odpovídá typovému štítku. Přijatelná odchylka je obvykle ±0,5 % poměru jmenovky.
• Test izolačního odporu (IR): Aplikujte 500 V nebo 1 000 V DC přes megaohmmetr mezi vinutí a mezi vinutí a jádro. Hodnoty výše 1 000 MΩ jsou obecně považovány za zdravé pro vysokonapěťové jednotky.
• DC odpor vinutí: Detekuje zkratované otáčky nebo uvolněná spojení. Porovnejte naměřené hodnoty s továrními údaji; odchylky nad 2 % vyžadují šetření.
• Analýza rozpuštěného plynu (DGA): U olejových transformátorů identifikuje počínající závady měřením plynů rozpuštěných v izolačním oleji (např. acetylen indikuje jiskření, vodík indikuje částečný výboj).
• Test účiníku / tan Delta: Měří dielektrické ztráty v izolaci. Hodnoty přesahující 0,5 %–1 % u izolačních systémů olejového papíru naznačují pronikání vlhkosti nebo stárnutí.

Doporučené intervaly údržby

Výběr správného transformátoru pro vaši aplikaci

Výběr transformátoru zahrnuje přizpůsobení několika parametrů zátěži a prostředí. Poddimenzování způsobuje přehřívání a předčasné selhání; Předimenzování plýtvá kapitálem a zvyšuje ztráty bez zatížení.

• Hodnocení kVA: Vypočítejte celkovou připojenou zátěž (v kW) dělenou účiníkem a poté přidejte 20–25% bezpečnostní rezervu pro budoucí rozšíření.
• Poměr napětí: Přizpůsobte primární napětí napájecímu a sekundárnímu požadavku zátěže; potvrďte rozsah přepínače odboček, pokud se napájecí napětí mění.
• Třída izolace: Vyberte suchý typ pro vnitřní prostory citlivé na oheň (např. nemocnice, výškové budovy); olejové ponoření pro venkovní rozvodny, kde je potřeba vyšší jmenovité hodnoty.
• Provozní frekvence: Ověřte kompatibilitu 50 Hz nebo 60 Hz – transformátor navržený pro 60 Hz se přehřeje a nasytí, bude-li provozován při 50 Hz při stejném napětí.
• Podmínky prostředí: Pro vlhké, korozivní nebo vysokohorské prostředí specifikujte zapouzdřená vinutí, tropický povlak nebo jednotky se sníženou nadmořskou výškou.

Pro průmyslové a nové energetické aplikace vyžadující osvědčený výkon nízkofrekvenčního transformátoru poskytuje Ningbo Chuangbiao Electronic Technology Co., Ltd. zkonstruovaná řešení – od svařovacích transformátorů a regulátorů napětí až po PV invertorové transformátory a jednotky systémů pro ukládání energie – podpořená přísnými standardy kvality a hlubokými aplikačními zkušenostmi.
